подсветка заднего номера форд фокус 2 универсал

замена ламп подсветки номера

Как то, провожая взглядом отъезжающую машину с супругой за рулём, обратил внимание, что подсветка заднего номера попросту отсутствует. Надо менять лампочки, а то и до штрафа недалеко. Я их на Форде никогда не менял, но так как на всех известных мне авто подсветка номера осуществлялась при помощи ламп W5W, я особо не сомневался, что Фокус не исключение. Но на всякий случай решил проверить. Что? Идти к машине, вскрывать плафон и смотреть, какая там стоит лампа…Зачем? Комп под рукой, спросим у Гугла. Гугл развеял остатки сомнений. Вот она, таблица, на седан лампа под номером 4, на хэтчбэк под номером 6.

А вот и процедура замены, плафон снимается лёгким движением руки (какая прелесть, без всяких саморезов),

(Фотки выше из интернета)

Поскольку во второй машине одна лампочка тоже не горела, приобретаем пригоршню W5W (пусть будут на всякий случай) и бежим менять. Первое, что смутило, плафоны таки были, вопреки обещаниям Гугла, на саморезах.

Ну, ладно, покрутим, чай не баре. Но самое интересное было внутри. Лампа C5W,

та самая, под №4 в таблице, якобы для седана. Да растудыть твою…Вот и верь после этого интернету. Надо было не ленится и смотреть самому.
Лампы стояли кЕтайского бренда «Маяк», светодиодные (привет от старого хозяина). Я почему то именно так и думал.

Им на замену купил нормальные лампы накаливания Hella (поклонники светодиодов могут начинать холивар в комментах).

Но, чего я так и не смог понять, откуда всё же взялись такие противоречия в применимости ламп и способе крепления плафонов? Может на рестайле как то по другому?

Источник

Замена фонарей подсветки номера на диодные + правильная установка задней сабли

Начну с того, что данная запись должна быть у каждого фокусовода. Вот и я решил не выделятся).

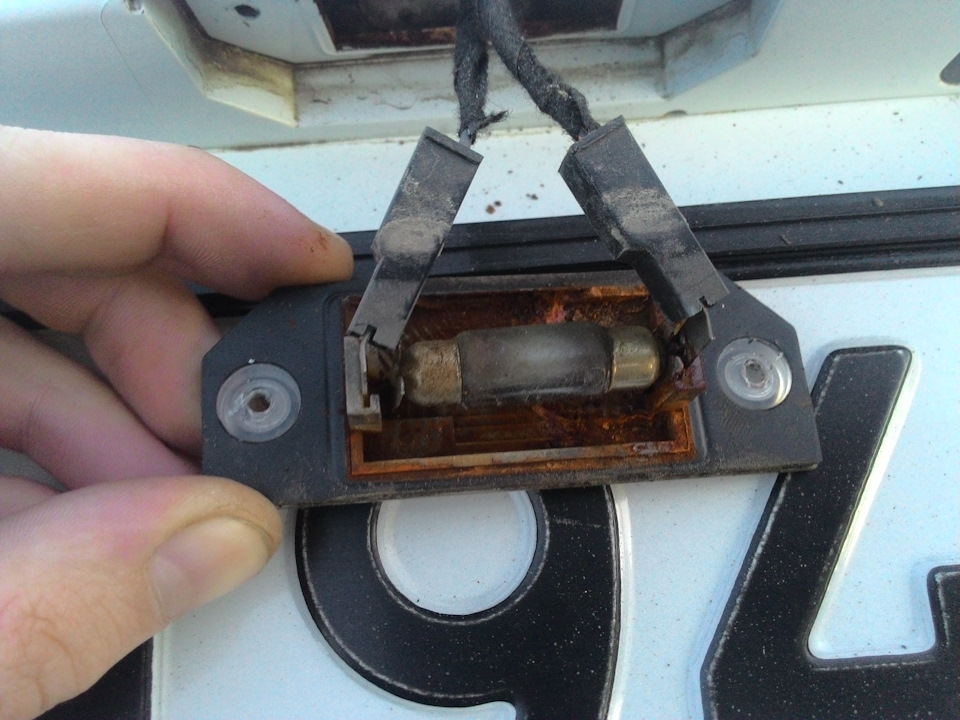

Заметил, что плафоны изнутри были грязные (видимо на контактах начала появляться ржавчина). Когда снял их увидел следующее:

По фото видно, в каком состоянии находились контакты. Ну а причины этой беды всем известна —
отсутствие прокладки между кузовом и самой саблей. Из-за этого под неё постоянно попадала вода. На сколько мне известно выхода два — установить прокладку или просто посадить на герметик (желательно на силиконовый бесцветный). Я выбрал второй вариант.

Диодные фонари заказывал с Китая, доставили очень быстро — 20 дней и они у меня.

Снятие сабли производится очень просто, а главное много времени не займет. Для начала надо снять обшивку багажника, затем открутить 4 болта, на которых держится сама сабля.

Когда снял, заметил потертости на ЛКП.

Герметик на саблю наносил тонким слоем, плюс запечатал отверстия на самих плафонах.

Источник

№ 27. Подсветка номерного знака

Доброе утро! Когда в очередной раз окислился и оторвался провод подсветки номера я не выдержал и решил подойти к проблеме основательно. Огорчает то, что на отечественных автомобилях плафон подсветки имеет пыльник либо кожух, а в форде на этом сэкономили. Посмотрел в интернете как выглядят плафоны на отечественные авто, после чего было куплено:
— пара пыльников на плафон от Ваз 2108
— пара плафонов Polcar 3202959
— пара диодных ламп

Дальше началась работа воображения. Идея заключалась в том, чтобы сделать пыльник и в случае замены лампы её можно было легко извлечь. Решил приклеить пыльник от Ваза на резинку, которая имеется на плафоне. Примерил, посмотрел. Для большей площади склеивания мешает отбортовка на пыльнике — срезал ее. Так же обрезал края пыльника т.к. они не сходятся с отверстиями под крепеж. Если их не обрезать, то есть вероятность, что плафоны будут немного выступать из сабли.

Зная, что диод светит достаточно ярко, решил подобрать резистор на нужное сопротивление. Мне не хотелось, чтобы подсветка номера была слишком яркая, либо наоборот тусклая. В общем искал золотую середину. Наигравшись вдоволь с резисторами, середина была найдена в виде резистора на 1кОм, который запитал на минусовой провод.
Затем проколол небольшое отверстие, в которое пропустил провода, припаял их к клемамм. Обезжирил и склеил пыльник с резинкой плафона.

Для дополнительной прочности и герметичности не жалея герметика промазал место соединения. В случае замены лампы можно просто отделить пыльник от пластмассы.

Источник

Не горит подсветка номерного знака на Ford Focus 2 — как поменять лампочки

Освещение номерного знака в темное время суток не особо влияет на безопасность движения, но тем не менее оно является обязательным. В этой статье мы научимся менять лампы подсветки номера в Форд Фокус 2.

Какие лампы стоят

Прежде чем заняться заменой ламп в плафонах подсветки номерного знака, посмотрим, какие лампы используются в Форд Фокус 2.

Таблица всех используемых ламп в Форд Фокус 2

Как снять плафон подсветки номера и поменять лампочку

Автомобиль Форд Фокус 2 имеет пять модификаций:

На всех модификациях, кроме седана, стоят одинаковые фонари с лампами W5W (см. таблицу выше). На седан конструкторы установили приборы подсветки номера несколько иной конструкции и с лампой C5W. Разберем замену лампочек в обеих модификациях фонарей.

Замена лампочек в Ford Focus II sedan

На модификации “седан” каждый фонарь подсветки номера крепится двумя саморезами. Берем крестообразную отвертку и отворачиваем их.

Вынимаем фонарь, разворачиваем его и видим лампочку.

Выдергиваем сгоревший прибор, на его место устанавливаем новый. Вставляем фонарь на место, крепим саморезами.

Замена ламп в Focus II hetchbek, kabriolet и universal

В отличие от седана фонарь подсветки номера Фокус 2 других модификаций крепится не на саморезах, а на защелках. Для того чтобы снять такой фонарь, понадобится небольшая плоская отвертка. Возле торца фонаря, расположенного ближе к центральной осевой автомобиля, находим небольшой паз. Вставляем в него отвертку, нажимаем на замок и вынимаем один край плафона.

Выводим из зацепления с кузовом второй фиксатор и вынимаем фонарь подсветки номера.

Выдергиваем сгоревшую лампу и на ее место устанавливаем новую.

Более подробно процесс замены можно посмотреть в этом видео:

Замена лампы в фонаре подсветки номера Форд Фокус 2

Где искать предохранитель

Одной из неисправностей системы освещения любого автомобиля может оказаться не сгоревшая лампочка, а вышедший из строя предохранитель. Заменить его несложно, но при этом нужно знать, где предохранители находятся и за питание каких цепей отвечают. Ниже мы рассмотрим две модификации монтажных блоков, которые устанавливались на дорестайлинговые (2004-2007 гг.) и рестайлинговые (2007-2010 гг.) автомобили Форд Фокус 2.

И в тех и в других модификациях Фокус 2 предохранители, отвечающие за свет, находятся во внутрисалонном монтажном блоке (всего блоков два – второй в моторном отсеке). Сам же блок можно найти под перчаточным ящиком напротив кресла пассажира. Если автомобиль дорестайлинговый, то чтобы добраться до монтажного блока, необходимо снять декоративную крышку. Оттягиваем вниз два фиксатора и снимаем крышку.

Теперь поворачиваем фиксатор и откидываем сам монтажный блок.

Сам блок выглядит так:

Монтажный блок автомобиля Форд Фокус 2 дорестайлинг

Предохранители, отвечающие за питание тех или иных агрегатов, располагаются под следующими номерами:

Нумерация и назначение предохранителей монтажного блока Форд Фокус 2 дорестайлинг

37 10 дальний свет левый борт 38 10 дальний свет правый борт 39 20 прикуриватель, розетка 40 20 электропривод люка 41 20 электрооборудование передней правой двери 42 7.5 обогрев зеркал заднего обзора 43 10 электронные модули при питании от АКБ 44 10 колодка информационной связи 45 10 дневные ходовые огни, габаритные огни 46 10 панель приборов при питании от АКБ 47 15 стеклоомыватели – насос и обогрев жиклеров 48 20 ближний свет, наружное освещение при движении 49 15 переключатель освещения при питании от АКБ 50 20 стеклоочистители лобового стекла 51 15 топливный насос 52 25 обогрев заднего стекла 53 7.5 стояночные огни, габариты левый борт 54 7.5 стояночные огни, габариты правый борт 55 20 электрооборудование левой передней двери, главный замок 56 20 Система Кеу Fгее 57 10 привод складывания зеркал заднего обзора или система определения степени заряда АКБ 58 15 музыкальная система при питании от АКБ 59 20 электрооборудование прицепа 60 25 ближний свет правый борт 61 25 ближний свет левый борт 62 20 привод регулировки кресла водителя 63 25 стеклоподъемники 64 – не используется 65 10 подушки безопасности 66 7.5 переключатель освещения при питании от замка зажигания 67 10 иммобилайзер, панель приборов при питании от замка зажигания 68 7.5 дополнительные элементы панели приборов 69 20 противотуманные фары и задние противотуманные фонари 70 10 электронные модули при питании от замка зажигания 71 10 наружное дневное освещение 72 – не используется 73 7.5 подсветка номерного знака 74 15 сигнал торможения 75 10 управление силовым агрегатом 76 – не используется 77 25 система центрального замка 78 15 стеклоочиститель заднего стекла 79 15 розетка в багажнике 80 10 таймер автоматического отключения света в салоне 81 20 электрооборудование правой задней двери 82 20 электрооборудование левой задней двери 83 10 магнитола 84 10 питание оборудования прицепа от замка зажигания, сигналы заднего хода 85 10 система охлаждения 86 20 обогрев передних сидений

Чтобы добраться до предохранителя автомобиля рестайлинг, нужно повернуть две защелки, сдвинуть монтажный блок на себя и откинуть вниз.

Выглядеть блок будет так:

Предохранители, отвечающие за питание тех или иных агрегатов, располагаются под следующими номерами:

Нумерация и назначение предохранителей монтажного блока Форд Фокус 2 рестайлинг

100 10 электронные модули при питании от замка зажигания 101 20 привод вентиляционного люка, сиденье водителя, привод съемной крыши (для моделей со съемной крышей) 102 10 электроника отопителя, рулевая колонка, фильтр выхлопа, система ДУ 103 10 переключатели внешнего освещения при питании от АКБ 104 10 внутреннее освещение, система энергосбережения 105 25 обогрев заднего стекла 106 20 управление без ключа 107 10 питание комбинации приборов от АКБ 108 7.5 система навигации, аудиосистема, магнитола 109 20 прикуриватель, электрическая розетка 110 10 переключатель наружного освещения при питании от замка зажигания 111 15 бензонасос (для модификации с бензиновым двигателем) 112 15 аудиосистема при питании от АКБ 113 10 габаритный свет 114 10 иммобилайзер, питание комбинации приборов от замка зажигания 115 7.5 переключатель внешнего освещения при питании от замка зажигания 116 20 противотуманные фары, противотуманные фонари 117 7.5 подсветка номерного знака 118 20 электрооборудование задней левой двери 119 25 розетка в багажнике 120 20 электрооборудование задней правой двери 121 20 обогрев передних сидений 122 10 подушка безопасности 123 7.5 обогрев зеркал заднего обзора 124 7.5 габаритные огни, сигнал торможения левый борт 125 7.5 габаритные огни, сигнал торможения правый борт 126 20 управление без ключа 127 25 стеклоподъемники 128 – не используется 129 20 стеклоочиститель ветрового стекла 130 – не используется 131 15 стеклоочиститель заднего стекла 132 15 сигнал торможения 133 25 центральная система блокировки, электрооборудование передней правой двери 134 20 электрооборудование передней левой двери, система блокировки дверей 135 20 освещение в дневное время 136 15 стеклоомыватель – насос, подогрев жиклеров 137 10 динамик включения питания от батареи 138 10 силовой агрегат, трансмиссия, акселератор 139 10 дальний свет правый борт 140 10 дальний свет левый борт 141 10 сигнал заднего хода, электропривод зеркал заднего обзора 142 15 ближний свет правый борт 143 15 ближний свет левый борт

Важно! Менять сгоревший предохранитель можно только вставкой элемента такого же номинала. Вставка большего или меньшего номинала может вызвать выход из строя электрооборудования и даже пожар.

Вот мы и разобрались с заменой ламп подсветки номера Форд Фокус 2, а заодно выяснили, где и какие предохранители стоят. Теперь провести этот простой ремонт системы освещения можно самостоятельно.
